安裝日行燈(DRL)與日行燈控制器

安裝日行燈(DRL)與日行燈控制器

日行燈買這組款式

http://www.ebay.com/itm/LED-DRL-Daytime … SwWTRW1RbX

日行燈控制器買這組

http://goods.ruten.com.tw/item/show?21403027182853

日行燈實物



開工前別人配啤酒,我配可樂 :grin:



拆下原來的鐵片(先退出方向燈殼才能拆螺絲)準備上日行燈



準備拉ACC(紅火)電源,拆保險絲盒上座



拆保險絲座







研究了一下保險絲座,本想拉1號點煙器,但已經接了很多設備,想想拉9號好了,一顆T10 LED算1W好了,1W/12V=0.084A * 9顆 = 0.756 * 2 = 兩個日行燈約1.512A,9號保險絲8A應該夠用。







看一下日行燈控制器安裝方式,簡單明瞭,只剩下怎樣走線的問題。

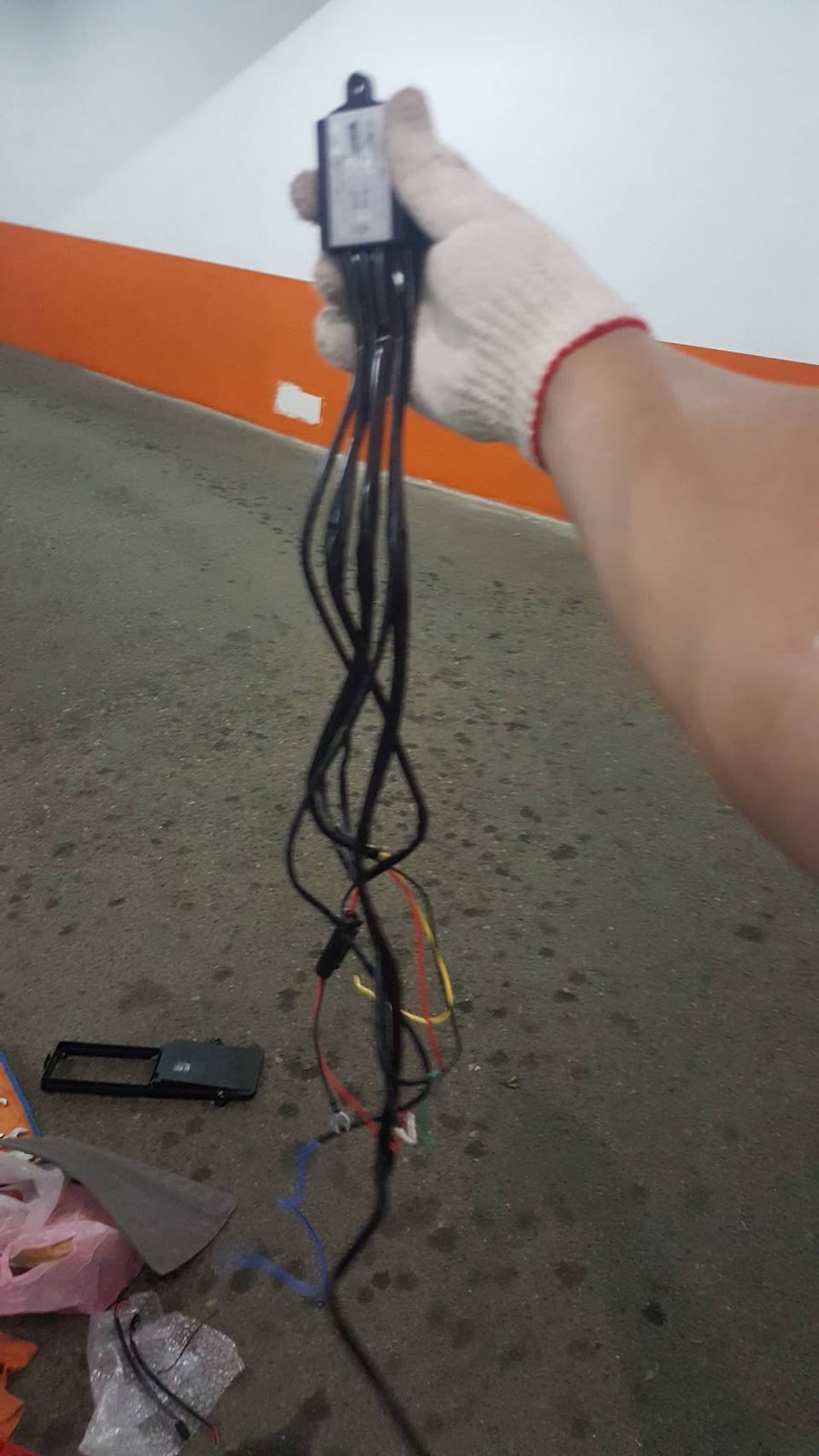

日行燈控制器像八爪章魚一樣



ACC走線

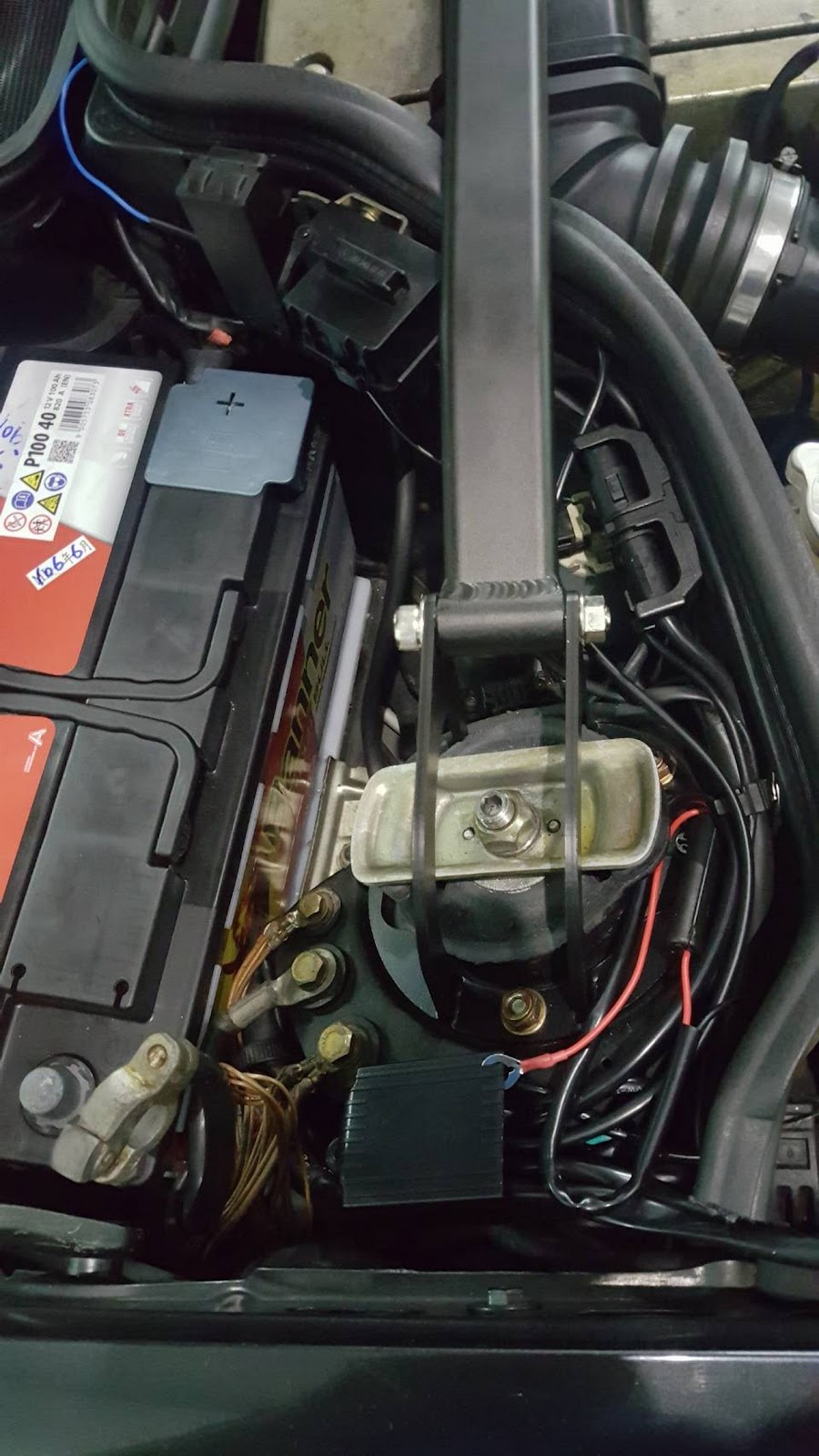

日行燈走線沒拍到,我是把控制器主機放這(避震器上座旁有螺絲孔可以鎖),然後再把日行燈電源線走到引擎室內,再走線到前保桿轉快接接頭接上日行燈(方向燈效果的黃線我沒接)



因為會開小燈代表光線已開始暗了,所以我想要開小燈就把日行燈亮度減弱,以免影響對向車友,所以我把白線接到小燈電源處。(圖片紅線的接點就是要接白線的地方)

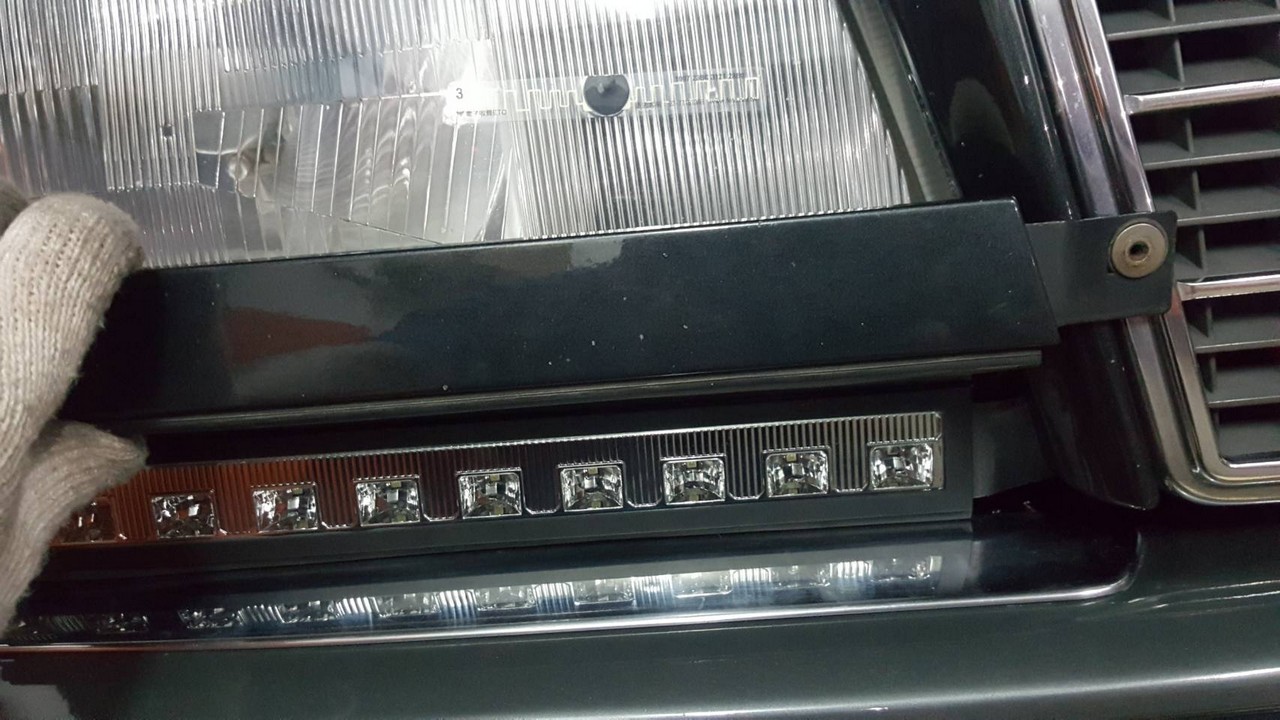

日行燈的版開的不是很完美,裝完有點缺門牙的感覺,下圖可與原來鐵片比較

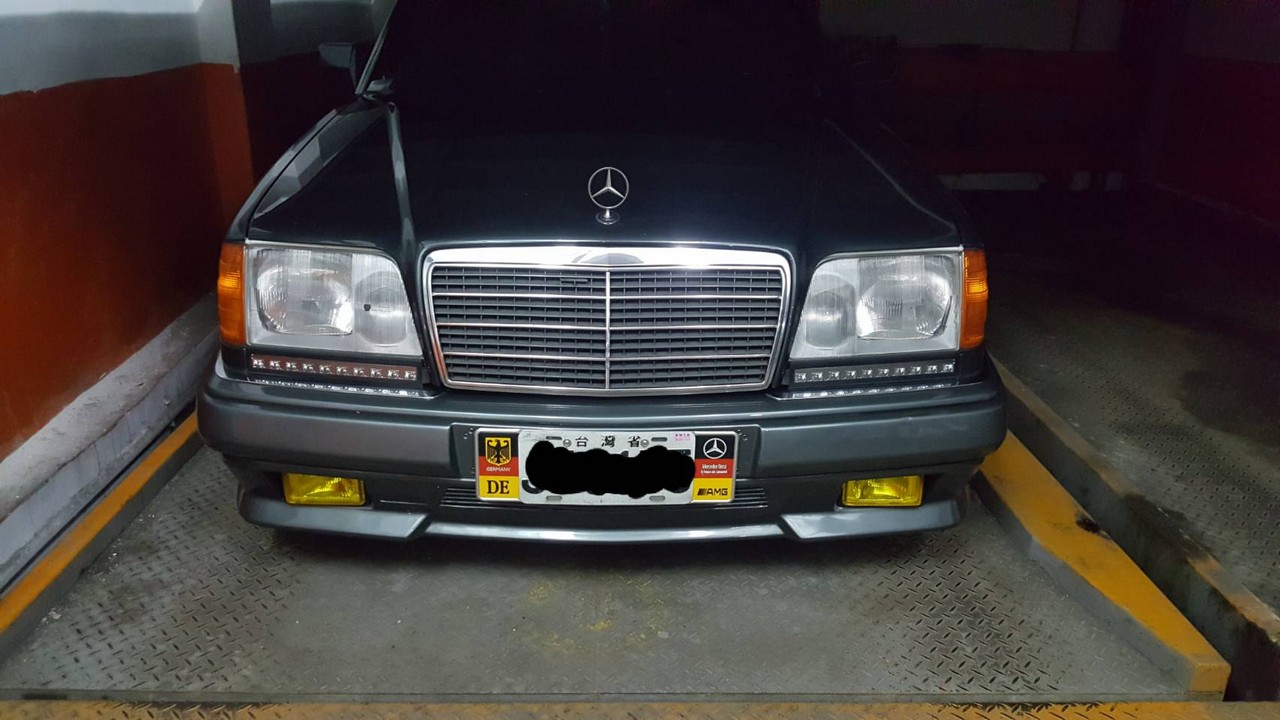

日行燈裝好後的樣子







現在只差實接上電瓶正負極與ACC電源做測試了,因為已經天亮了,待今晚有空再試,還得想想要怎樣接電瓶,因為想做個開關驗車時可以關。

燈面有想貼黑色透明隔熱紙讓前面看起來更黑些(燻黑) :whistle:
