20170118-W124 大燈開關DIY更換

這邊買的:

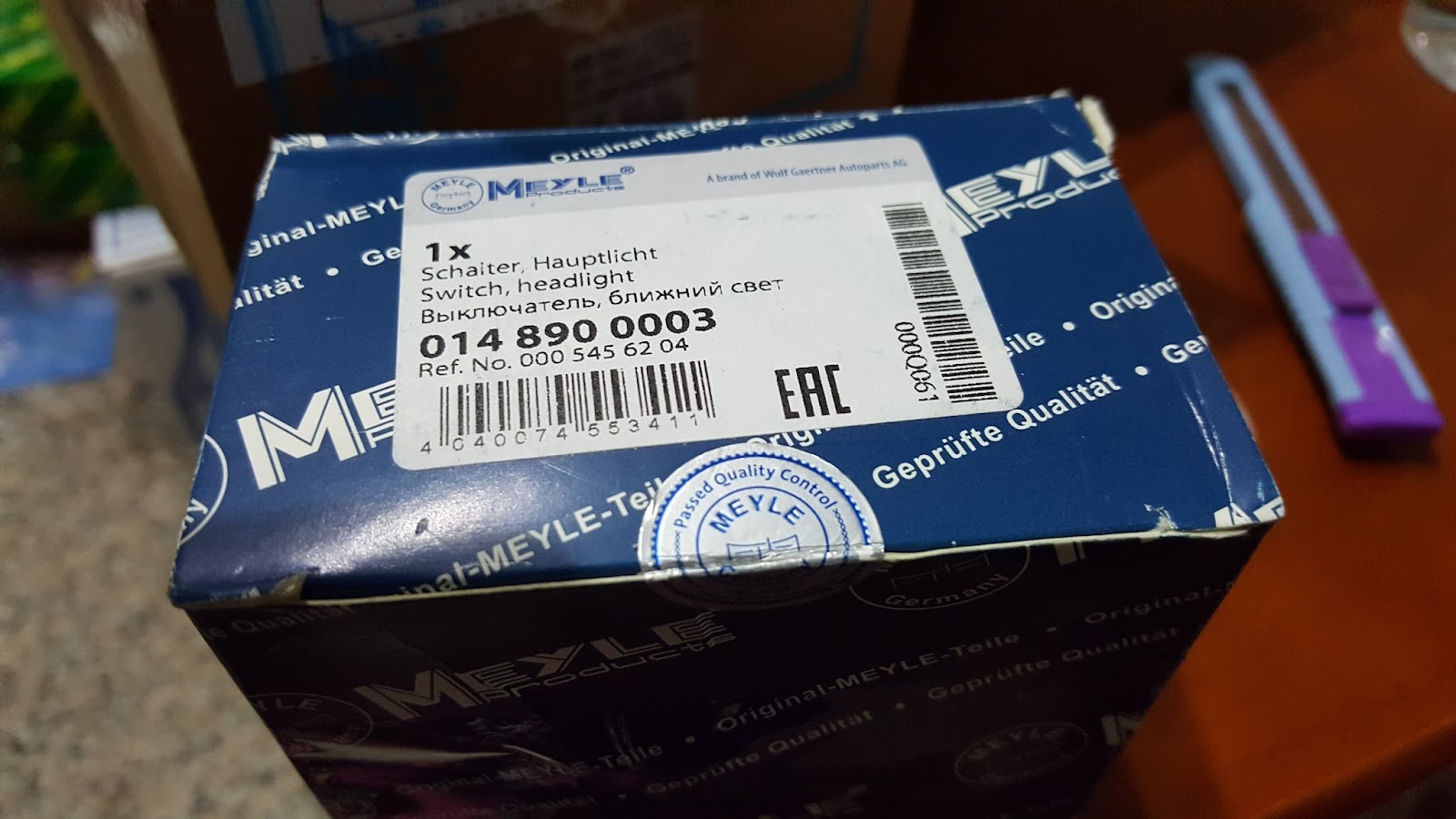

【SFF雙B賣場】BENZ W124/W202 德國MEYLE製 大燈開關含燈炮[13腳] W126/R129

http://goods.ruten.com.tw/item/show?21111194215682

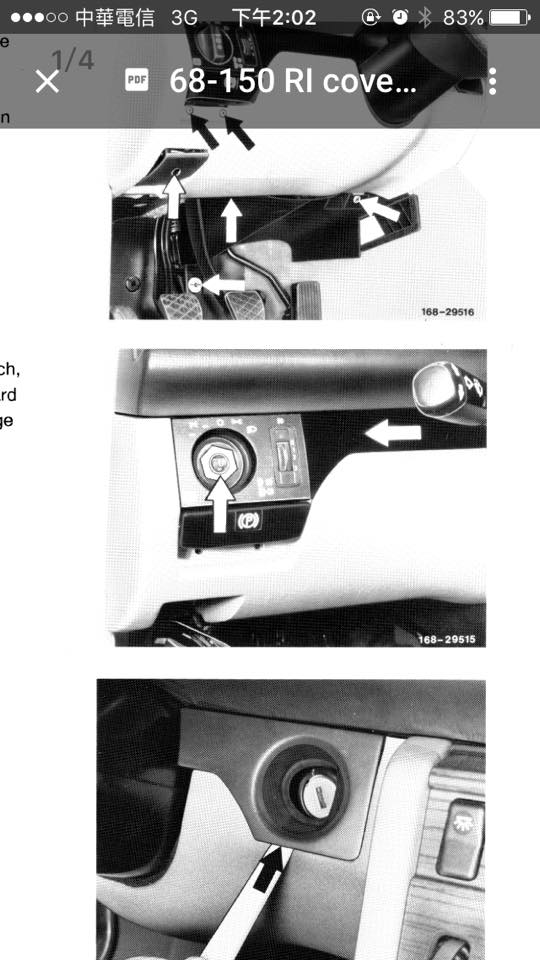

下板拆法說明書:

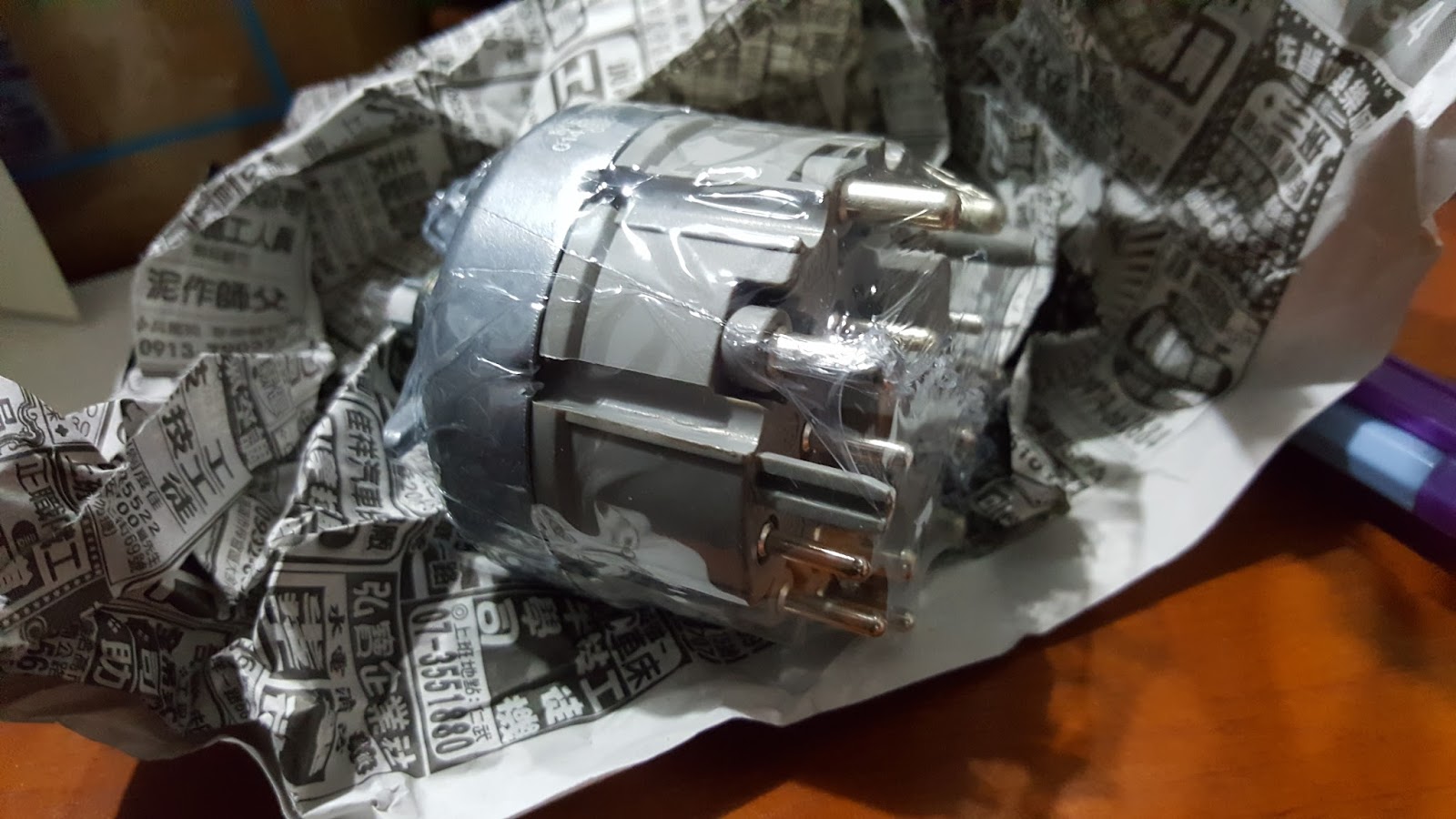

德製副廠新品

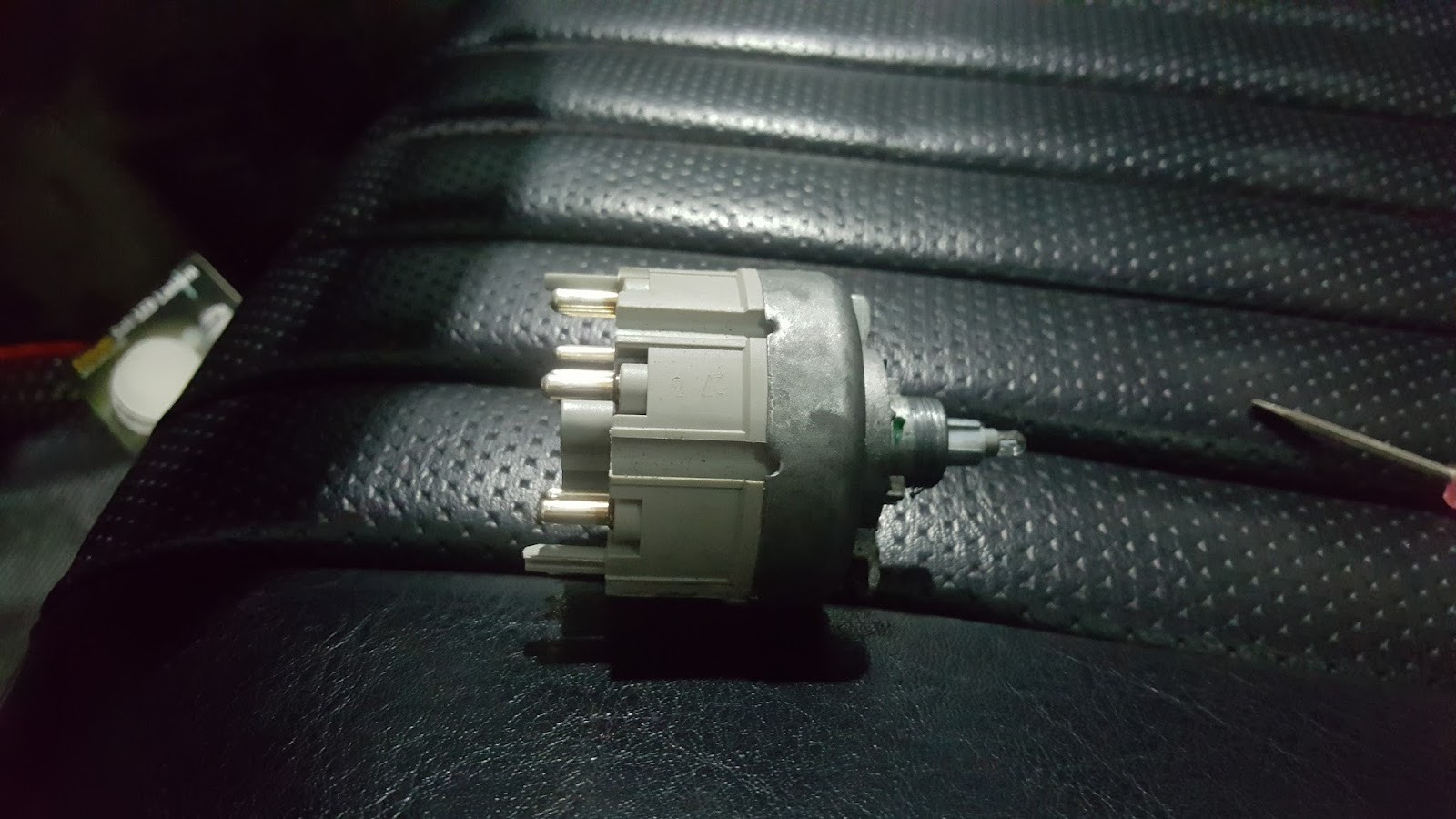

將大燈開關拔起(原大燈拔起的開關有兩段式前霧燈與後霧燈開關,再使用點力即可拔出),拔出後可看到六角螺帽,鬆開先~

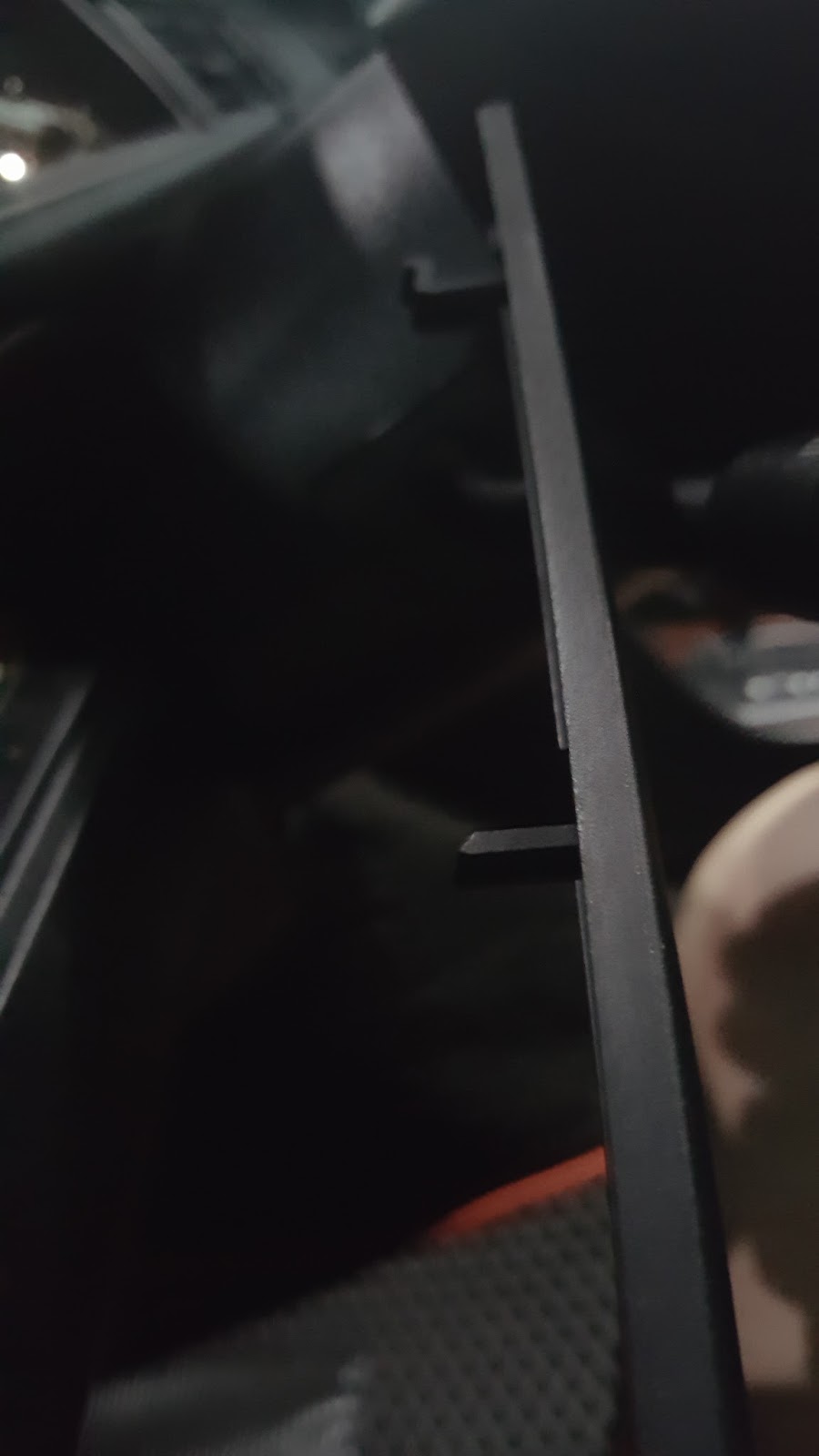

拆大燈開關飾板,建議由左邊用一字起小心板起來,因為右邊有個很大的卡榫。

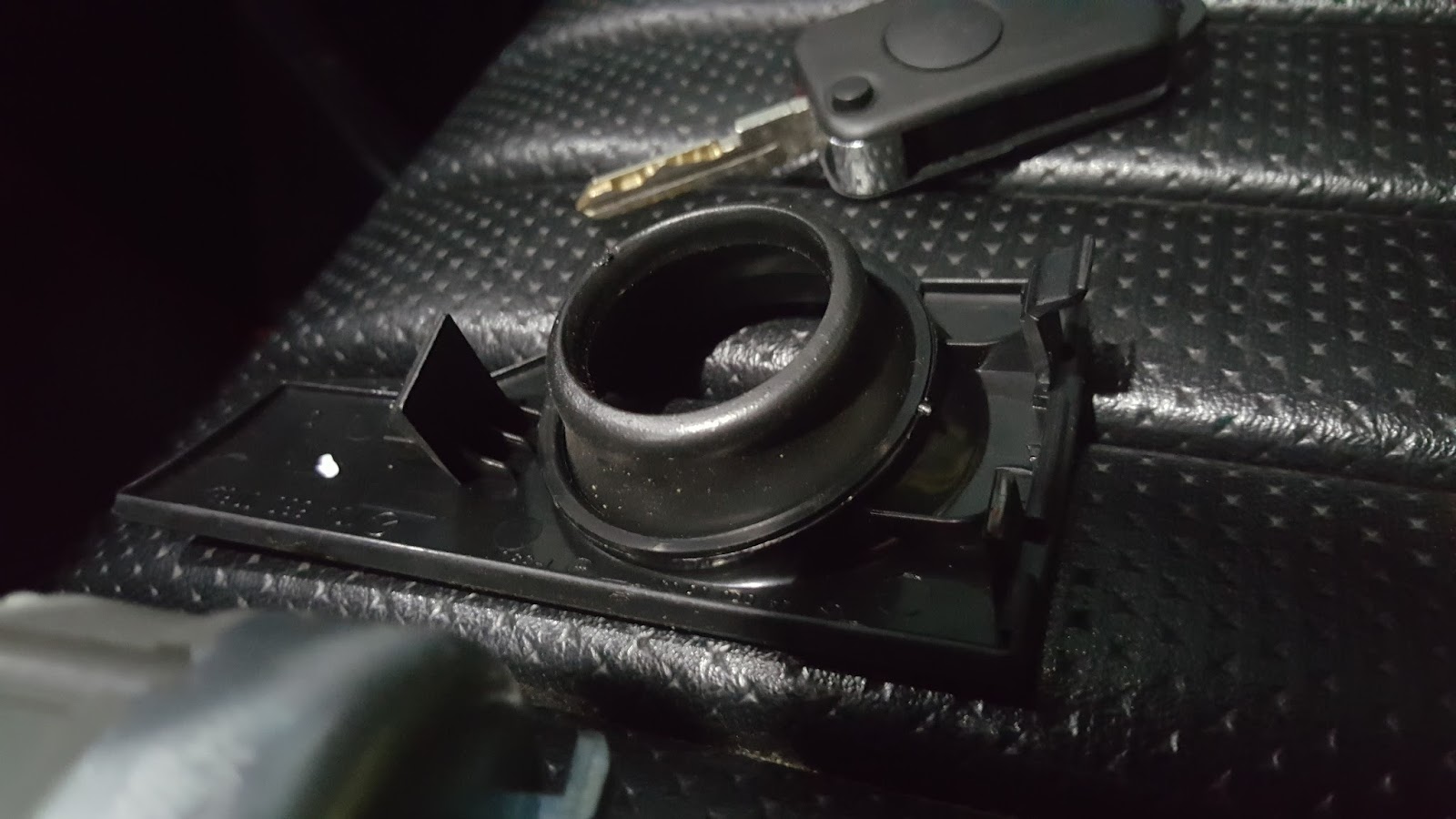

一樣用一字起子小心的把鑰匙飾板拆下,我這邊確定已把右邊的卡榫弄斷,但裝回時基本上不影響。



再來就是拆螺絲,
大燈開關飾板後面三顆

鑰匙飾板後面兩顆

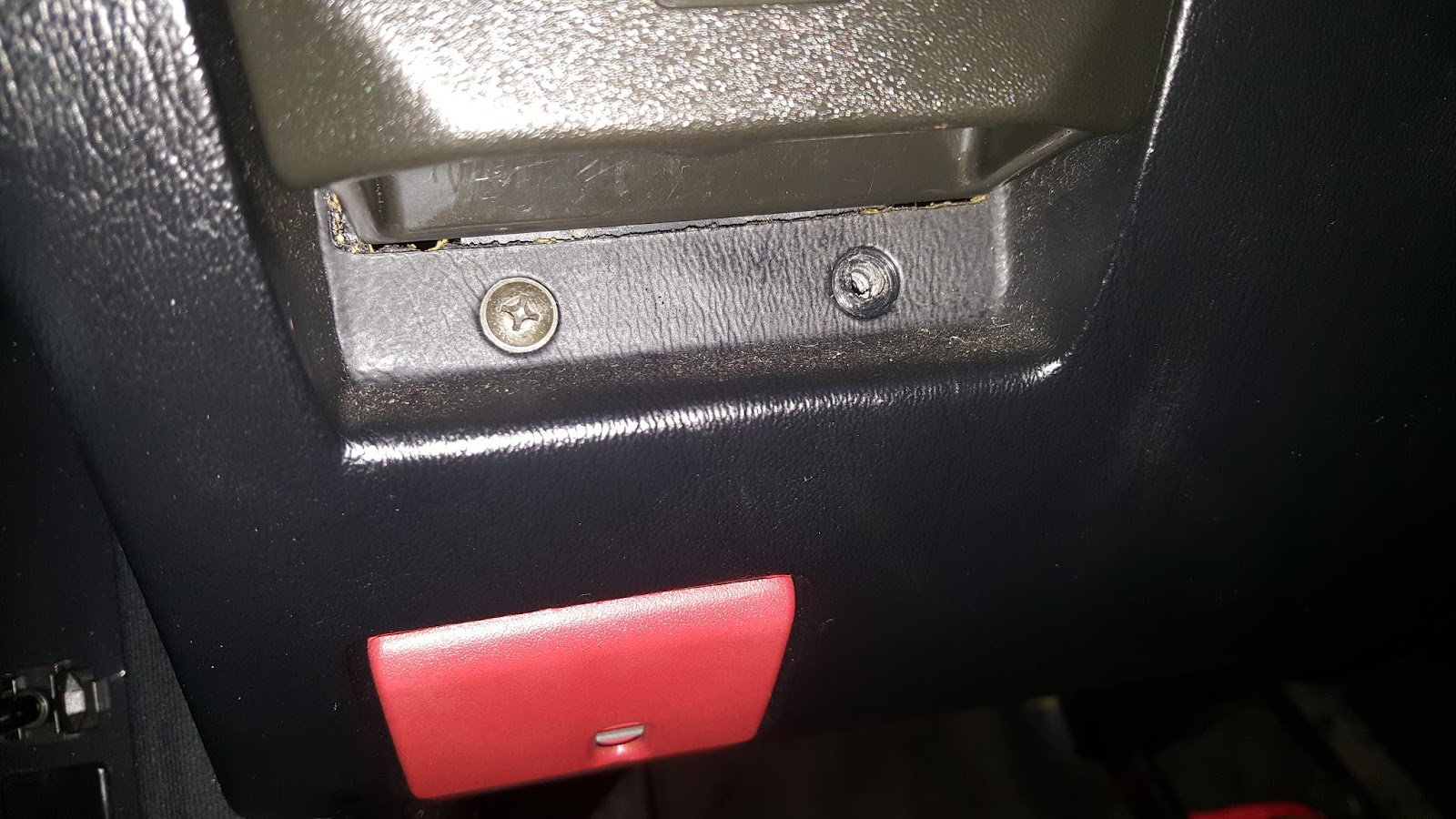

手煞車下方兩顆


油門區三顆


引擎蓋開關內一大顆

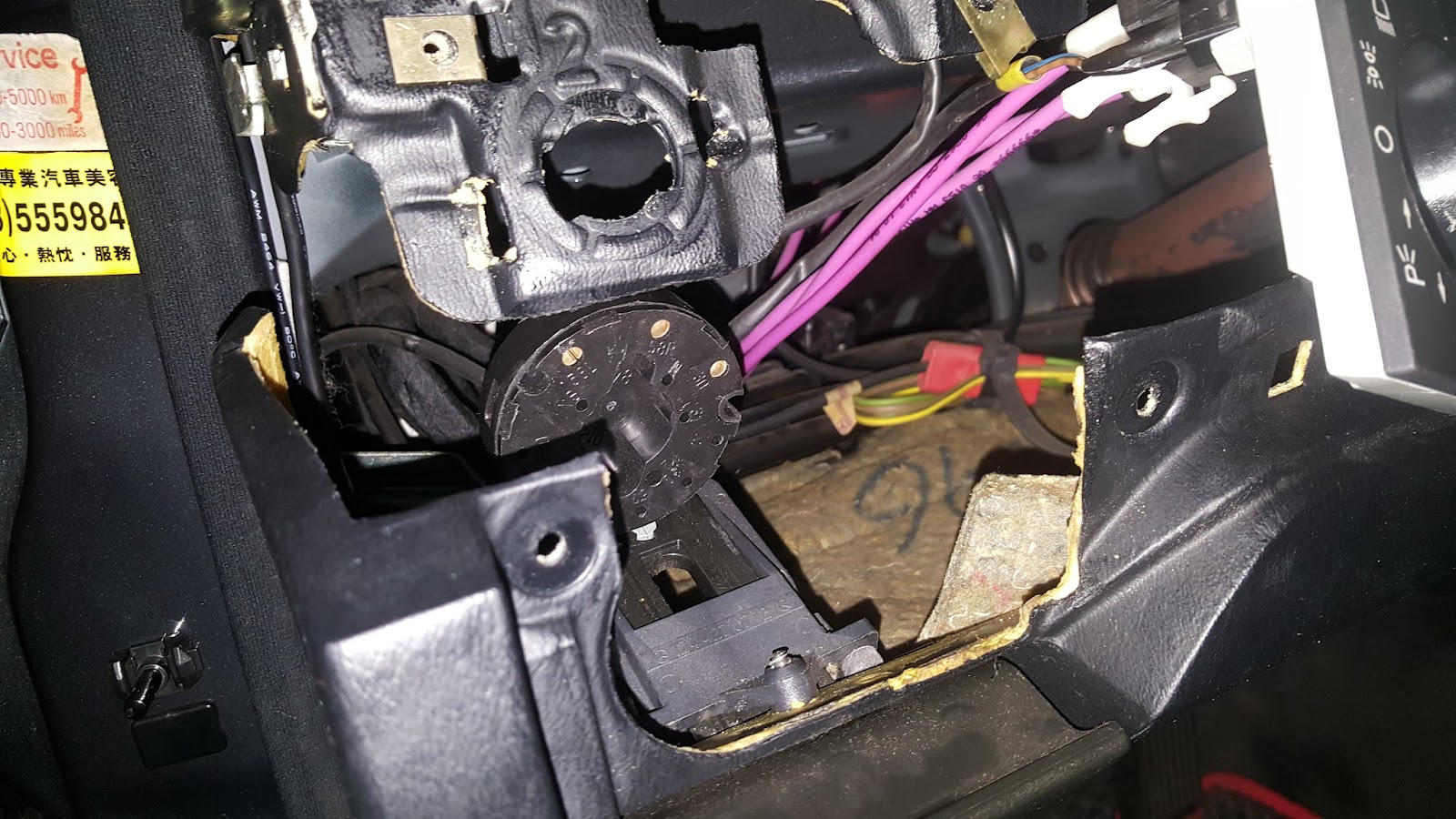

這樣下板就可以拆開把大燈開關拆下更換了。



用一字起子小心把大燈開關板開(小心阿斯,怕的話用不會導電的東西板開)

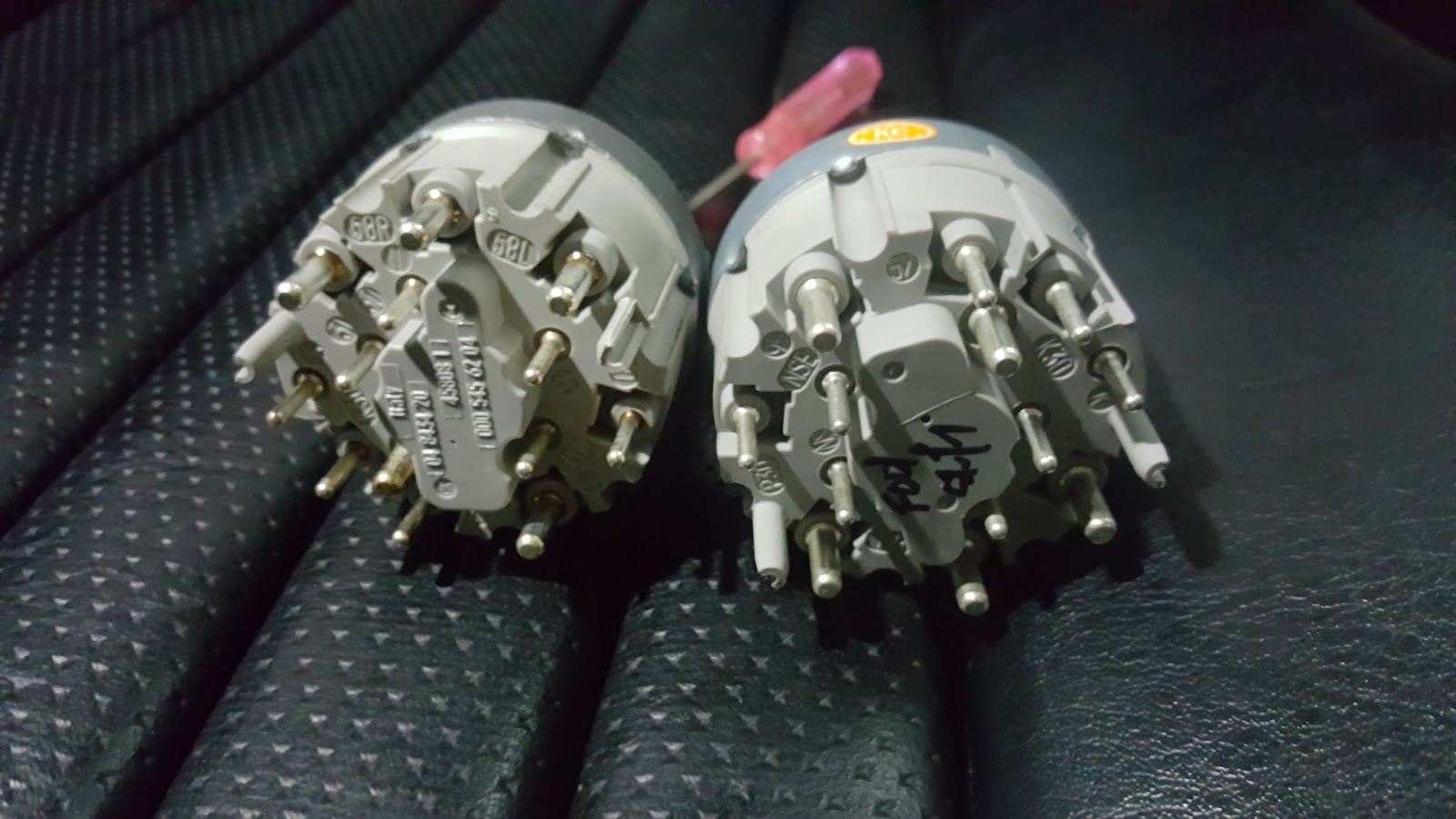

左邊原廠快壞了,右邊德製副廠新品。


發現燈泡規格不一樣,但我的大燈開關燈泡線路好像有問題,燈泡是好的,但不會亮,不過這個不亮基本上完全不影響,所以就放著不想處理。


把新的大燈開關裝上測試看看,沒問題就依序倒著把板子都鎖回去即可。

小插曲,大燈飾板的燈在裝好完工後測試不亮,又拆飾板查原因,結果把舊大燈開關的燈泡移植到飾板上的燈座上(規格一樣),又可以亮了!收工!
